Công tơ điện 3 pha gián tiếp đang là lựa chọn hàng đầu trong các hệ thống điện công nghiệp, nơi đòi hỏi độ chính xác và an toàn tuyệt đối khi đo lường điện năng. Khác với loại công tơ trực tiếp, công tơ gián tiếp sử dụng biến dòng (CT) và biến áp (PT) để đo gián tiếp, giúp quản lý hiệu quả dòng điện lớn mà vẫn đảm bảo độ bền cho thiết bị. Vậy công tơ điện 3 pha gián tiếp là gì? Có những ưu điểm nổi bật nào? Hãy cùng thiết bị điện ADP tìm hiểu ngay trong bài viết này nhé!
Công tơ điện 3 pha gián tiếp là gì?
Công tơ điện 3 pha gián tiếp là loại công tơ được kết nối thông qua máy biến dòng (CT – Current Transformer) hoặc máy biến áp đo lường (PT – Potential Transformer). Nhờ đó, công tơ không trực tiếp chịu dòng điện và điện áp lớn, mà đo lường gián tiếp thông qua tỉ số biến đổi của CT/PT. Công tơ 3 pha điện gián tiếp này thường được ký hiệu với dải đo như 3x(5-10)A, thể hiện dòng điện danh định sau khi qua biến dòng.
Nói cách khác, công tơ điện 3 pha gián tiếp được thiết kế để đo công suất và sản lượng điện trong các hệ thống có công suất lớn, nơi mà công tơ trực tiếp không thể đáp ứng.
>> Xem ngay: So Sánh Công Tơ Điện Tử 3 Pha Trực Tiếp Và Gián Tiếp

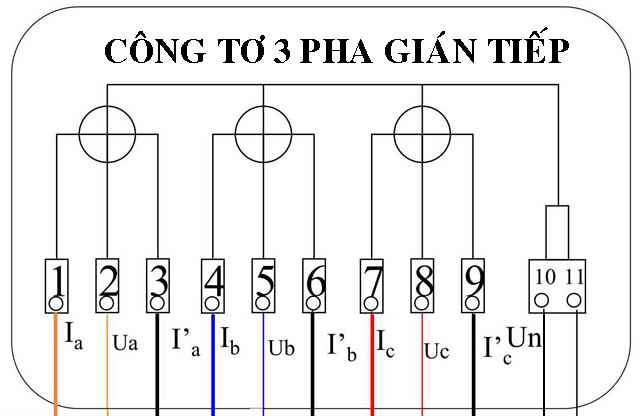

Sơ đồ đấu công tơ đ 3 pha gián tiếp
Sơ đồ đấu công tơ 3 pha gián tiếp
Muốn đấu công tơ thành công, trước tiên cần có sơ đồ đấu công tơ 3 pha gián tiếp. Điều này góp phần công đoạn đấu công tơ diễn ra nhanh chóng hơn. Hạn chế trường hợp đặt nhầm dây dẫn. Dựa vào sơ đồ đấu công tơ 3 pha điện gián tiếp ở trên. Quý khách có thể nhận thấy rõ công tơ có 11 điểm đấu nối được chia làm 4 nhóm.
- Nhóm pha A: Bao gồm tín hiệu điện áp pha A (đầu số 2) và tín hiệu dòng pha A (đầu số 1 và đầu số 3)
- Nhóm pha B: Bao gồm tín hiệu điện áp pha B (đầu số 5) và tín hiệu dòng pha B (đầu số 4 và đầu số 6)
- Nhóm pha C: Bao gồm tín hiệu điện áp pha C (đầu số 8) và tín hiệu dòng pha B (đầu số 7 và đầu số 9 )
- Nhóm trung tính N: Bao gồm đầu dây số 10 và số 11 ta đấu với nhau.
>> Xem thêm: Hướng Dẫn Cách Đấu Nối Công Tơ Điện Tử
Hướng dẫn cách đấu đồng hồ điện 3 pha gián tiếp
Sau đây là hướng dẫn cách đấu đồng hồ điện 3 pha gián tiếp do Thiết bị điện ADP nghiên cứu và tổng hợp được.
- Bước 1: Đấu nối cáp nguồn 3 pha với aptomat 3 pha. Quý khách cần tiến hành kiếm tra kỹ các aptomat 3 pha có bị xông va chạm vào nhau không. Tốt nhất nên sử dụng đồng hồ vạn năng để kiểm tra, hạn chế tình trạng cháy nổ nguy hiểm.
- Bước 2: Treo công tơ điện 3 pha vào vị trí cần lắp. Dùng kìm kẹp code để kẹp đầu dây, giữ chặt đầu dây với đồng hồ giúp giữ chắc vị trí tiếp xúc giữa công tơ và đầu cáp điện. Hạn chế tối đa trường va chạm cáp điện, làm chập điện nguy hiểm.
- Bước 3: Đấu nối đồng hồ 3 pha theo sơ đồ hướng dẫn kèm theo.
Hướng dẫn cách đấu đồng hồ điện 3 pha gián tiếp
Khi lắp đặt công tơ điện tử 3 pha cần lưu ý những điểm sau:
- Ngõ ra thứ cấp biến dòng đo lưỡng pha A thì nối vào tín hiệu dòng A và ký hiệu đầu K và đầu cuối I không được nhầm lẫn với nhau.
- Khi luồn dây qua lỗ biến dòng cần phải đúng chiều K qua L, không lần lộn với nhau.
- Tín hiệu nối phải đảm bảo bền vững, không được có xung điện xảy ra
>> Đọc ngay: Cách Chọn Công Tơ Điện Tử Phù Hợp
Các sản phẩm công tơ điện 3 pha gián tiếp của EMEC
Công tơ điện tử 3 pha gián tiếp là một sản phẩm có tính thông dụng lớn trên thị trường. Một số sản phẩm công tơ điện tử đang được Thiết bị điện ADP phân phối chính thức như sau:
Mẫu công tơ điện tử 3 pha DT03M05
- Điện áp định danh (Un): 3 x (57.7/ 100 + 240 / 415)
- Điện áp hoạt động: 3 x (0.65 Umin – 1.2 Umax)
- Cấp chính xác: 0.5S ( kWh); 2.0 ( kVar)
- Dòng danh định (Ib): 3 x 5A
- Dòng cực đại (Imax): 3 x 10A
Công tơ điện tử 3 pha DT03M05
Mẫu công tơ điện tử 3 pha DT03P05
- Điện áp định danh (Un): 3 x (57,7/100 ÷ 240/415)
- Điện áp hoạt động: 3 x (0,65 Umin – 1,2 Umax)
- Cấp chính xác: 0,5S (Điện năng tác dụng), 2,0 (Điện năng phản kháng)
- Dòng danh định (Ib): 3×5 A
- Dòng cực đại (Imax): 3×10 A
Công tơ điện tử 3 pha DT03P05
Chọn mua công tơ điện gián tiếp 3 pha ở đâu?
Hiện tại Thiết bị điện ADP là đơn vị phân phối chính thức mẫu sản phẩm công tơ điện tử EMEC. Đây là một trong những thương hiệu công tơ điện tử với những ưu điểm nổi trội và giá thành cạnh tranh mà bạn có thể tham khảo sử dụng. Được sản xuất trên dây chuyền hiện đại và quy trình kiểm soát chất lượng chặt chẽ bởi Trung tâm sản xuất thiết bị đo điện tử Điện lực miền Trung (CPCEMEC). Ngoài ra, bạn có thể tham khảo các mẫu công tơ điện 1 pha, công tơ điện 3 pha trực tiếp phù hợp cho nhu cầu tiêu thụ điện ít hơn.
ADP là đơn vị phân phối chiến lược sản phẩm công tơ điện EMEC
Là đơn vị phân phối chính thức, độc quyền của nhiều thương hiệu uy tín. ADP tự tin cung ứng cho quý khách hàng những sản phẩm có chất lượng cao với giá thành cạnh tranh nhất thị trường hiện nay. ADP luôn có chính sách chiết khấu hấp dẫn cho đơn hàng có số lượng lớn hay các mặt hàng đặc thù, đặc chủng ngành. Vui lòng liên hệ số hotline 0826 603 603 để được tư vấn rõ hơn về sản phẩm cũng như báo giá công tơ điện tử EMEC của CTCP Thiết bị Điện ADP.
Trên đây là toàn bộ thông tin liên quan đến sản phẩm công tơ điện 3 pha gián tiếp. Hy vọng những thông tin trên sẽ giúp ích cho quý khách hàng trong quá trình tìm hiểu và nghiên cứu về mẫu sản phẩm.
