Công tơ điện tử 3 pha là dòng công tơ điện thường được sử dụng trong các dự án, nhà máy, xí nghiệp. Cùng Thiết bị điện ADP tìm hiểu rõ hơn về sản phẩm công tơ điện tử 3 pha qua bài viết sau nhé!
1. Công tơ điện tử 3 pha là gì?
Công tơ điện tử 3 pha là một trong những sản phẩm thuộc phân khúc công tơ điện công nghiệp được sử dụng phổ biến trong mạng lưới điện 3 pha 4 dây ở nước ta. Đây là sản phẩm thường xuất hiện trong các dự án mạng lưới điện 3 pha lắp trong các công trình hay nhà máy sản xuất. Số ít được sử dụng trong các dự án dân dụng với nguồn điện có công suất cao.
Công tơ điện tử 3 pha được sử dụng phổ biến trong mạng lưới điện 3 pha 4 dây ở nước ta
2. Phân loại công tơ điện 3 pha
Công tơ điện tử 3 pha có 2 loại: trực tiếp và gián tiếp. Tùy nhu cầu sử dụng và ngân sách mà bạn có thể cân nhắc chọn mẫu công tơ phù hợp.
Công tơ điện 3 pha trực tiếp
Công tơ điện 3 pha trực tiếp thường được sử dụng tốt ở mức công suất từ 10A đến 100A. Phần lớn các mẫu công tơ điện 3 pha trực tiếp được ứng dụng phổ biến trong hệ thống sản xuất tại các nhà máy, phân xưởng hay hộ kinh doanh hộ gia đình nhưng cần sử dụng nguồn điện công suất lớn. Các ứng dụng công nghiệp hoặc các tòa nhà lớn có nhu cầu tiêu thụ điện lớn và đòi hỏi quản lý năng lượng chính xác thì nên sử dụng công tơ điện tử 3 pha trực tiếp vì có độ chính xác cao.
Công tơ điện 3 pha gián tiếp
Công tơ 3 pha gián tiếp thường dùng cho các hệ thống có công suất nhỏ từ 5A đến 10A. Nếu cần sử dụng công suất lớn hơn từ vài trăm đến vài nghìn thì cần dùng thêm biến dòng. Công tơ điện tử 3 pha gián tiếp có độ chính xác không cao bằng công tơ 3 pha trực tiếp. Vì vậy nếu bạn có yêu cầu đo lường không cao hoặc cần đo lường điện năng với công suất cực lớn thì có thể cân nhắc sử dụng loại công tơ này.
>>> Click xem ngay: So Sánh Công Tơ Điện Tử 3 Pha Trực Tiếp Và Gián Tiếp
3. Cấu tạo của công tơ 3 pha điện tử
Công tơ 3 pha có cấu tạo khá tương đồng với các mẫu công tơ điện tử khác, bao gồm:
Vỏ công tơ
- Vỏ công tơ được làm bằng nhựa cách điện cứng. Không chứa các thành phần vật liệu độc hại gây ô nhiễm. Chịu được va đập và tác động của môi trường. Có vít bắt để kẹp chì niêm phong. Không thể tiếp cận được bộ phận đo đếm của công tơ nếu không tháo kẹp chì niêm phong.
- Cửa sổ hiển thị trên nắp công tơ làm bằng nhựa trong suốt. Chịu được bức xạ mặt trời mà không bị mờ đục trong suốt vòng đời công tơ. Cho phép nhìn thấy bộ số, nhãn công tơ.
- Nắp vỏ công tơ che kín phần dây dẫn nối với công tơ đảm bảo không thể can thiệp vào đầu nối dây công tơ khi không tháo nắp vỏ công tơ. Nắp công tơ không thể tháo ra nếu không tháo kẹp chì niêm phong.
Đầu nối – Đế đấu nối
Tất cả các đầu nối dây được bố trí trên cùng một đế đấu nối. Các đầu cực nối dây được làm bằng đồng và có 2 vít định vị dây dẫn bằng kim loại không hoen rỉ.
Nắp đấu nối
Nắp đấu nối được làm bằng nhựa cách điện cứng, có khả năng chịu nhiệt. Không chứa các thành phần vật liệu độc hại gây ô nhiễm. Nắp này che kín tất cả các đầu nối, các vít định vị dây dẫn. Nắp đấu nối được niêm phong độc lập với nắp công tơ. Không thể tiếp cận các đầu nối nếu không phá huỷ niêm phong của đầu nối.
Bộ phận hiển thị
Bộ phận hiển thị của công tơ điện tử bằng màn hình tinh thể lỏng LCD. Chịu được dải nhiệt độ trong quá trình làm việc, vận chuyển và lưu trữ công tơ.
Công nghệ cảm biến và bộ vi xử lý điện tử
Đây chính là điểm làm cho công tơ điện tử ưu việt hơn các loại công tơ cơ truyền thống. Thay vì sử dụng các bộ phận cơ học như bánh đồng hồ và dụng cụ đo để đo lường. Công tơ điện tử có bộ vi xử lý thông minh và công nghệ cảm biến hiện đại. Từ đó giúp đo lường và ghi nhận điện năng tiêu thụ 1 cách chính xác và tiện lợi hơn.
Mua ngay công tơ điện tử 3 pha EMEC tại đây!
4. Nguyên lý hoạt động
Khi công tơ làm việc, các tín hiệu điện áp và dòng điện được lấy mẫu riêng biệt bằng các khối chuyển đổi tín hiệu tương tự sang tín hiệu số. MCU sử dụng các dữ liệu tức thời này để tính toán giá trị thông số vận hành (điện áp, dòng điện, công suất,…) và giá trị tích lũy của thanh ghi điện năng. Ngoài ra công tơ còn có chức năng như hiển thị lên màn hình LCD, giao tiếp truyền thông qua cổng RS232/RS485/cổng quang/RF và lưu trữ các dữ liệu cần thiết vào bộ nhớ không bay hơi.
Công tơ điện tử 3 pha đo đếm điện năng tác dụng và điện năng phản kháng theo 2 chiều giao và nhận. Tại mỗi khoảng thời gian, nếu giá trị E > 0 thì sẽ được tích lũy vào thanh ghi điện năng chiều giao (Import – bán điện cho khách hàng). Nếu giá trị E < 0 thì sẽ được tích lũy vào thanh ghi điện năng chiều nhận (Export – khách hàng phát điện lên lưới).
>>> Đừng bỏ lỡ: Hướng Dẫn Cách Đấu Nối Công Tơ Điện Tử An Toàn, Đúng Kỹ Thuật

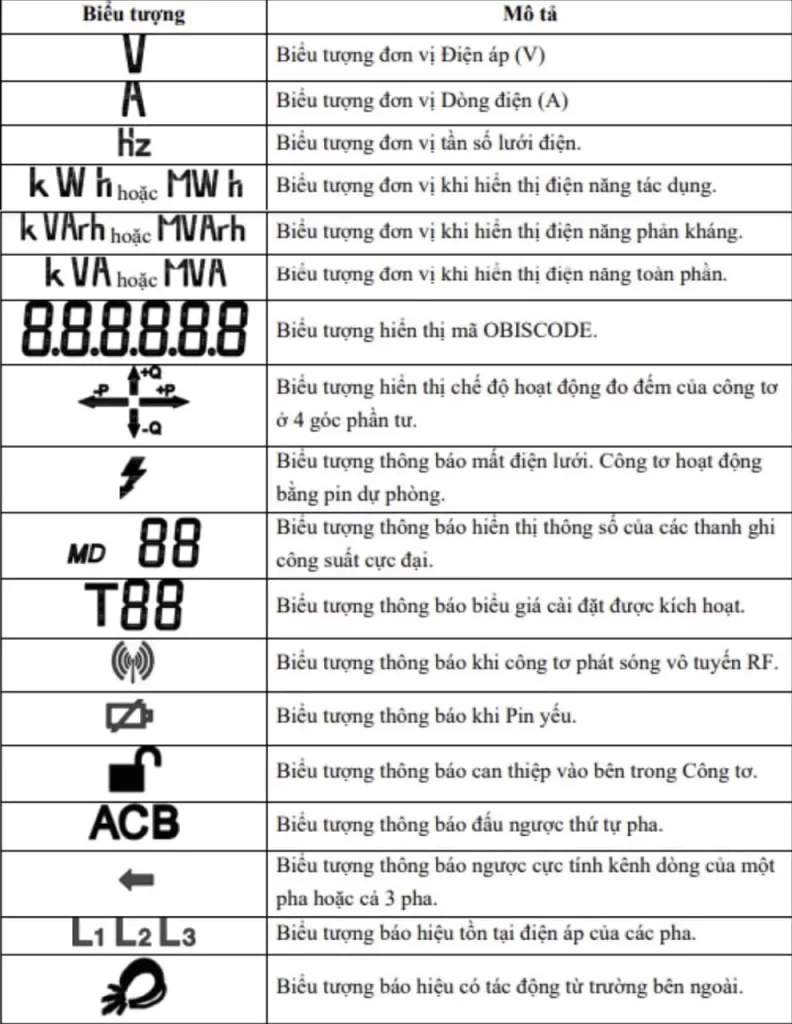

5. Cách đọc các ký hiệu trên công tơ điện tử 3 pha
Nội dung hiển thị được cấu hình tuỳ thuộc người sử dụng và tuỳ dòng sản phẩm. Bạn có thể tham khảo qua mô tả 1 số ký hiệu cơ bản để hình dung về cách đọc các ký hiệu trên công tơ điện tử 3 pha dưới đây nhé!
6. Thương hiệu công tơ điện tử uy tín
Hiện nay trên thị trường có nhiều đơn vị sản xuất và cung cấp các sản phẩm thiết bị điện. Tuy nhiên Trung tâm sản xuất thiết bị đo điện tử Điện lực miền Trung (CPC EMEC) luôn là thương hiệu công tơ điện tử dẫn đầu được nhiều chủ đầu tư tin tưởng chọn lựa.
Mẫu công tơ 3 pha điện tử do CPC EMEC sản xuất được đánh giá có độ nhạy và tính ổn định cao. Với công suất tiệu thụ thấp cùng áp lực chịu dòng quá tải lớn giúp thiết bị có khả năng làm việc trong môi trường điện áp cao. Được sản xuất trên nền tảng công nghệ đo đếm, điều khiển và truyền thông hiện đại và kiểm soát chất lượng bởi một quy trình chặt chẽ. Công tơ điện tử EMEC là sự lựa chọn đáng tin cậy cho dự án của bạn.
CPC EMEC luôn là đơn vị dẫn đầu được nhiều chủ đầu tư tin tưởng chọn lựa
7. Công nghệ được sử dụng trong công tơ 3 pha EMEC
Hệ thống thu thập chỉ số công tơ từ xa hoàn toàn tự động RF-SPIDER
Hệ thống RF-SPIDER là hệ thống thu thập chỉ số công tơ từ xa hoàn toàn tự động, ứng dụng công nghệ không dây theo kiểu mắt lưới, sử dụng đường truyển sóng vô tuyến tầm ngắn (Short-Range RF). Mạng lưới thông tin được hình thành tự động bởi các công tơ có tích hợp công nghệ RFMesh phát sóng RF trong một khu vực kế cận mà không cần phải đầu tư bất kỳ đường truyền nào khác, nhân viên ghi chỉ số không cần phải đến hiện trường.
Hệ thống RF-SPIDER
Với những ưu điểm vượt trội và chi phí đầu tư thấp, hệ thống RF-SPIDER là một sự kết hợp hoàn hảo giữa công nghệ không dây theo kiểu mắt lưới và các thiết bị đo đếm điện năng do CPC EMEC cung cấp nhằm tạo nên một hệ thống thu thập dữ liệu công tơ điện từ xa quy mô lớn, độ tin cậy cao.
Hệ thống thu thập và quản lý dữ liệu đo đếm MDMS
- Vận hành ổn định với khả năng xử lý nguồn dữ liệu khổng lồ. Phần mềm mang tính trực quang, có khả năng tương tác cao để đo từng điểm trên các sơ đồ vận hành lưới điện.
- Phần mềm quản lý và ứng dụng có khả năng trao đổi hai chiều với hệ thống kinh doanh hiện nay của công ty và cung cấp dữ liệu cho các hệ thống quản lý kinh doanh theo nhiều cấp cũng như hệ thống SCADA, có khả năng cung cấp dịch vụ truy cập dữ liệu và thông tin thời gian thực cho khách hàng có đăng ký thông qua giao diện web.
- Có khả năng kết nối để thu thập dữ liệu trực tiếp theo thời gian thực đến từng công tơ bằng các đường truyền khác nhau như ADSL, CAPLE, GSM, GPRS, EDGE, 3G network.
- Tương thích với các chuẩn loại công tơ 3 pha đa chức năng phổ biến hiện nay như DT03M-RF, Elster A1700, LandisGyr, EDMI Mk6, Iskrameco, EMH…
- Tương thích với các chủng loại công tơ điện tử có chức năng đọc chỉ số bằng sóng vô tuyến DT01P-RF, DT01P80-RF, DT03P-RF, DT03M-RF…
Hệ thống MDMS
Tính năng nổi bật:
- Quản lý tất cả thông tin của điểm đo
- Quản lý thông tin của điểm đo bao gồm: số serial, ngày giờ của công tơ, hệ số TU, TI cài đặt trong và ngoài công tơ.
- Theo dõi, đánh giá sản lượng điện giao nhận của biểu tổng và các biểu giá ở hai kênh giao và nhận.
- Theo dõi thông số vận hành: điện áp, dòng điện, tần số, góc lệch pha, hệ số công suất, công suất tác dụng, công suất phản khảng, công suất biểu kiến của từng pha.
- Theo dõi biểu đồ phụ tải, thông tin chỉ số chốt tháng.
- Tình trạng hoạt động của hệ thống đo đếm: sự can thiệp lập trình công tơ, đồng bộ thời gian, thay đổi cấu hình, mất cân bằng áp, lỗi pha, reset thanh ghi.
- Tiết kiệm chi phí trong giám sát, quản lý và kiểm soát năng lượng nhờ giảm nhân công và chi phí cho việc ghi đọc thủ công.
- Dễ dàng phát hiện và ngăn chặn các hành vi ăn cắp điện.
>>> Xem ngay: Những Công Dụng Của Công Tơ Điện Tử
8. Chọn mua công tơ điện 3 pha điện tử Đà Nẵng ở đâu?
Thiết bị Điện ADP là đơn vị kinh doanh và là nhà phân phối chiến lược các dòng công tơ điện tử EMEC do EVN sản xuất. Là công ty hoạt động trong lĩnh vực thiết bị điện tử. ADP luôn không ngừng nỗ lực cải tiến quy trình sản xuất và cung ứng của mình. Với phương châm phát triển “Bền uy tín – Vững tương lai”. ADP định hướng phát triển công ty trở thành doanh nghiệp kinh doanh thiết bị điện hàng đầu miền Trung.
Khi các sản phẩm công tơ điện tử EMEC tại ADP. Quý khách hàng sẽ được hưởng các chính sách bảo hành, đổi trả đúng theo quy định của nhãn hàng. Cụ thể bảo hành 12 tháng và đổi trả hàng hoàn toàn miễn phí trong vòng 7 ngày sử dụng. Hơn nữa, quý khách cũng sẽ được đội ngũ kỹ thuật viên và chuyên viên chăm sóc khách hàng giải đáp mọi thắc mắc và tư vấn tận tình để giúp quý khách lựa chọn mẫu công tơ phù hợp nhất với nhu cầu sử dụng.
Đặc biệt với những đơn hàng mua số lượng lớn sẽ có chính sách chiết khấu cực kỳ hấp dẫn. ADP cũng nhận nhưng đơn hàng có tính đặc chủng cao. Nếu có nhu cầu mua công tơ điện tử hay bất kì thắc mắc nào. Hãy liên hệ ngay đến số hotline 0826 603 603 nhé!
Công tơ điện tử 3 pha EMEC là mẫu công tơ được nhiều chủ thầu tin dùng
>>> Click xem: Cách Chọn Công Tơ Điện Tử Phù Hợp Với Nhu Cầu Sử Dụng
9. Báo giá một số mẫu công tơ 3 pha uy tín hiện nay
Tuỳ nhu cầu mà quý khách có thể chọn lựa dòng công tơ 3 pha gián tiếp hay trực tiếp,… Dưới đây là một số mẫu công tơ điện tử 3 pha mà ADP đang cung cấp. Tham khảo thêm bảng giá công tơ điện tử EMEC chi tiết, ưu đãi nhất.
| STT | Tên sản phẩm | Đơn vị tính | Giá bán đã có VAT |
|---|---|---|---|
| I. Công tơ điện tử 1 pha EMEC | |||
| 2 | Công tơ điện tử 1 pha DT01M10 | cái | 1.296.000 đ |
| 3 | Công tơ điện tử 1 pha DT01M80 | cái | 1.350.000 đ |
| 5 | Công tơ điện tử 1 pha DT01P-RF | cái | 642.600 đ |
| 6 | Công tơ điện tử 1 pha DT01P60 | cái | 669.600 đ |
| 7 | Công tơ điện tử 1 pha DT01P80 | cái | 702.000 đ |
| II. Công tơ điện tử 3 pha EMEC | |||
| 1 | Công tơ điện tử 3 pha DT03M05 | cái | 3.996.000 đ |
| 2 | Công tơ điện tử 3 pha DT03M10 | cái | 3.996.000 đ |
| 3 | Công tơ điện tử 3 pha DT03P-RF | cái | 2.808.000 đ |
| 4 | Công tơ điện tử 3 pha DT03P05 | cái | 2.808.000 đ |
| III. Sản phẩm khác | |||
| 1 | Modem thu thập số liệu 3G RMR TurboJet | cái | 3.240.000 đ |
| 2 | DCU 1 pha 4G | cái | 12.960.000 đ |
| 3 | Router silab | cái | 2.916.000 đ |
| 4 | Repeater | cái | 2.721.600 đ |
| 5 | TB chuyển đổi tín hiệu Bluetooth - RF | cái | 3.240.000 đ |
| 6 | SRFI | cái | 7.398.000 đ |
Trên đây là tổng hợp toàn bộ thông tin liên quan đến sản phẩm công tơ điện tử 3 pha. Thiết bị Điện ADP đang là nhà phân phối chiến lược của Trung tâm sản xuất thiết bị đo điện tử Điện lực miền Trung (CPC EMEC) về các mẫu sản phẩm công tơ điện tử EMEC. Để được tư vấn cụ thể về chính sách bán hàng và bảng giá công tơ điện tử cạnh tranh. Vui lòng liên hệ đến hotline 0826 603 603.
