Công Tơ Điện 1 Pha 2 Dây Là Gì?
Công tơ điện 1 pha 2 dây là một trong những mẫu công tơ được sử dụng phổ biến trên thị trường hiện nay. Không chỉ có cấu tạo đơn giản, sơ đồ đấu nối dễ thực hiện mà mẫu công tơ do CTCP Thiết bị Điện ADP còn được nhiều khách hàng yêu thích bởi giá thành hết sức cạnh tranh. Cùng tìm hiểu rõ hơn về mẫu sản phẩm trong bài viết sau.
>>>> XEM THÊM: Công tơ điện có cấu tạo như thế nào?
1. Công tơ điện 1 pha 2 dây là gì?
Công tơ điện 1 pha 2 dây là dòng đồng hồ điện truyền thống được nhiều khách hàng yêu thích chọn lựa trên thị trường hiện nay. Với độ phổ biến cao cùng giá thành cạnh tranh, do vậy đồng hồ điện 1 pha 2 dây luôn là lựa chọn hàng đầu của nhiều khách hàng. T
2. Cấu tạo cơ bản của mẫu công tơ 1 pha 2 dây
Về cơ bản đồng hồ điện 1 pha 2 dây có cấu tạo khá tương đồng với các dòng công tơ thông thường. Theo đó, cấu tạo của công tơ điện 1 pha 2 dây EMIC bao gồm các phần cơ bản như sau:
- Cuộn dây điện áp: được cấu thành từ nhiều cuộn dây điện, được lắp song song với phụ tải.
- Nam châm vĩnh cửu: thực tế thì mẫu nam châm này được cấu thành từ cuộn dây dẫn quấn quanh lõi sắt non. Khi có dòng điện chạy qua sẽ tạo ra từ trường giúp đĩa nhôm hoạt động.
- Cuộn dây dòng điện: được lắp nối tiếp với phụ tải, cuộn này có số dòng điện ít hơn nhưng lại có tiết diện lớn hơn so với cuộn dây điện áp.
- Hộp số cơ khí: được gắn trực tiếp với trục đĩa nhôm có nhiệm vụ hiển thị số vòng quay đĩa nhôm, từ đó có thể tính toán được tiền điện.
>>>> XEM THÊM: Công tơ điện 3 pha trực tiếp Đà Nẵng uy tín
3. Nguyên lý làm việc của mẫu công tơ
Nguyên tắc làm việc chung của công tơ điện khá đơn giản. Khi có dòng điện chạy qua nam châm sẽ tạo ra từ trường làm momen đĩa nhôm quay. Với sự tác động cân bằng của từ trường cùng bộ phận chống quay ngược giúp đĩa quay luôn quay đúng hướng và hiển thị đúng chỉ số điện đã dùng.
4. Những thông số cần biết khi sử dụng công tơ 1 pha 2 dây
Một số thông số cần quan tâm khi sử dụng công tơ điện như sau:
- 220V: điện áp định mức của công tơ
- 10(40)A: Dòng điện định mức của công tơ là 10A, có thể sử dụng quá tải đến 40A vẫn đảm bảo độ chính xác. Trong trường hợp sử dụng quá 40A thì công tơ không có độ chính xác cao, dễ dàng bị hỏng. Tương tư đối với các dòng điện 5(20)A, 20(80)A, 40(120)A
- 450 vòng /kWh có nghĩa là khi đĩa nhôm quay được 450 vòng thì được 1kWh, tương tự với các mẫu 900 vòng/kWh, 225 vòng/kWh
- Cấp 2 là cấp chính xác của công tơ, sai số 2% toàn dải đo.
- 50Hz: Tần số lưới điện
>>>> XEM THÊM: Công tắc tơ 1 pha có cấu tạo như thế nào?
5. Cách đọc đồng hồ điện 1 pha 2 dây
Hiện nay có nhiều cách đọc đồng hồ điện tử 1 pha 2 dây khác biệt nhau. Dưới đây là hướng dẫn đọc công tơ điện 1 pha 2 dây đơn giản nhất thị trường hiện nay do ADP tìm hiểu được.
Thông thường khi nhìn vào dãy số trên đĩa quay công tơ quý khách hàng sẽ nhận thấy dòng chữ có 6 chữ số, 5 số màu đen và 1 chữ cuối cùng màu đỏ. Chỉ số màu đỏ có giá trị 1/10 kWh, các chữ màu đen ghép lại có giá trị từ 0000 -> 99999 kWh. Ví dụ khi công tơ điện nhà bạn hiển thị dãy số 140922 thì giá trị cần đọc là 14092.2 kWh. Thông thường thì chỉ cần đọc giá trị ở hàng số nguyên và không cần quan tâm đến phần thập phân.
6. Cách đấu công tơ điện 1 pha 2 dây

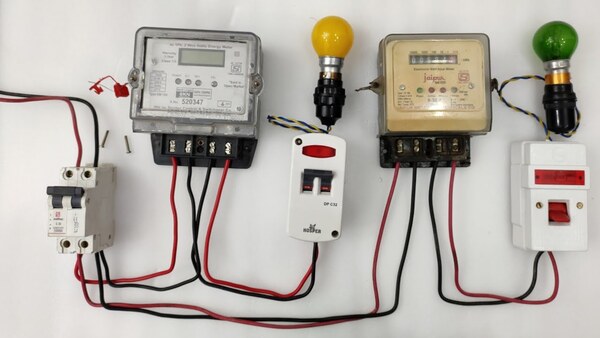

Mô hình đấu nối công tơ điện:
Để đấu nối thành công thì trước tiên bạn cần đảm bảo về sơ đồ lắp đặt, đấu công tơ điện 1 pha 2 dây. Theo sơ đồ cấu tạo ở trên, quý khách hàng có thể nhìn thấy:
- Dây pha nóng vào
- Dây pha nóng ra
- Dây trung hoà vào
- Dây trung hoà ra
Khi đấu dây đồng hồ điện 1 pha chú ý dây số 3 và dây số 4 cần được đấu cùng nhau. Một trong những tips nhỏ để xác định dây pha nóng là sử dụng bút thử điện. Nếu bút thử điện phát sáng thì đây chính là dây pha nóng.
Khi lắp đặt đồng hồ điện, bạn cần nắm rõ nguyên lý hoạt động và cách lắp đặt. Trong trường hợp bạn không nắm rõ quy tắc lắp ráp thì có thể sử dụng dịch vụ lắp đặt điện năng để đảm bảo tính an toàn khi sử dụng.
Trên đây là toàn bộ thông tin liên quan đến công tơ điện 1 pha 2 dây. Hy vọng nội dung trên đã giúp quý khách hàng hiểu rõ hơn về mẫu sản phẩm. Để biết thêm nhiều thông tin bổ ích vui lòng liên hệ trực tiếp đến CTCP Thiết bị Điện ADP với thông tin sau:
