Cấu Tạo Công Tơ Điện 1 Pha Đầy Đủ – Mới Cập Nhật

Công tơ điện 1 pha là mẫu sản được sử dụng thông dụng trong mỗi hộ gia đình. Vậy cấu tạo công tơ điện 1 pha như thế nào? Nguyên lý hoạt động ra sao? Cùng CTCP Thiết bị Điện ADP khám phá rõ hơn trong bài viết sau.

>>>> XEM THÊM: Cấu tạo công tơ điện uy tín, mới cập nhật

1. Công tơ điện là gì?

Công tơ điện là thiết bị dùng để đo lường điện năng tiêu thụ mà bạn đã sử dụng. Tuỳ thuộc vào quy mô hoạt động, nhu cầu riêng mà quý khách hàng có thể lựa chọn mẫu công tơ thích hợp. Tuy nhiên trong nội dung bài viết ngày hôm nay, ADP chỉ đề xuất riêng đến những đặc điểm và cấu tạo công tơ điện 1 pha.

2. Cấu tạo công tơ điện tử 1 pha

Nhìn chung cấu tạo của công tơ điện tử 1 pha không khác biệt lắm so với cầu tạo của các dòng công tơ điện hiện nay trên thị trường. Xét về tổng thể thì mẫu công tơ có cấu tạo khá đơn giản, dễ dàng lắp đặt trong hệ thống điện dân dụng.

>>>> XEM THÊM:

Cấu tạo công tơ điện 1 pha chi tiết
Công tắc tơ 3 pha cao cấp, giá tốt

2.1 Vỏ công tơ điện

ADP hiện đang là đơn vị phân phối chính hãng của EVN tại Đà Nẵng. Sản xuất trong dây chuyền công nghệ cao, đảm bảo cấu tạo của công tơ điện 1 pha luôn có chất lượng tốt nhất.

Phần vỏ công tơ điện được cấu thành từ nhựa Bakelit, hạn chế sự ăn mòn của thời gian. Phần ô kính được làm từ nhựa trong suốt cao cấp, giúp người dùng quan sát rõ số điện. Các mẫu công tơ điện 1 pha do EVN sản xuất đều được đánh giá cao bởi khả năng chống cháy và chịu nhiệt cao.

2.2 Khung của công tơ điện

Phần khung của công tơ được làm bằng chất liệu nhôm không gỉ. Trên khung này có bao gồm những phần tử phát động như nam châm hãm, gối đỡ, bộ số thường,… Nhìn chung phần này không có gì cần bàn cãi nhiều.

2.3 Roto

Đĩa Roto được cấu thành từ hợp kim cao cấp, không gỉ. EVN sử dụng công nghệ ép phun nhựa khá độc đáo, gắn liền 2 đĩa roto với trục quay. Đảm bảo momen quay trong dải điện áp rộng.

2.4 Nam châm hãm

Nam châm hãm trong công tơ điện 1 pha khá tương đồng với nam châm điện. Theo đó, nam châm được cấu thành từ Alnico có lực chống từ cao với vỏ được bảo vệ bằng nhôm đúc. Điểm thú vị của mẫu nam châm này chính là nó dường như không chịu ảnh hưởng bởi nhiệt độ môi trường.

3. Nguyên lý làm việc của công tơ điện 1 pha

Nhìn chung thì bất cứ dòng đồng hồ điện nào cũng có nguyên lý làm việc khá tương đồng với nhau. Theo đó, khi có dòng điện chạy qua sẽ tạo nên từ thông dưới đĩa nhôm. Đây là điểm gắn liền với rơle liên kết với dãy số hiện chữ số điện.

Mặt khác, khi dòng điện đi qua sẽ tạo ra 2 luồng từ thông khác nhau, tạo ra Momen xoắn làm cho đĩa nhôm quay. Kèm theo đó, việc đặt đĩa nhôm quay trong môi trường nam châm vĩnh cửu sẽ tạo nên luồn Momen cản góp phần cân bằng con quay. Thông qua đó, người dùng có thể xem được lượng điện năng tiêu thụ.

4. Công dụng của công tơ điện

Không chỉ có vai trò đo lường lượng điện năng tiêu thụ của dòng điện. Các mẫu công tơ điện tử 1 pha hiện nay còn có khả năng truyền tải dữ liệu đến trung tâm kiểm soát. Thiết lập đơn giá điện theo hệ số công suất, truyền tải dữ liệu không dây cho người dùng.

Bên cạnh đó, mẫu công tơ điện 1 pha còn có những khả năng nổi bật như:

Kiểm tra nối mạch
Đo độ cảm biến của cuộn dây và điện dung của điện tụ
Kiểm tra diode và transistor
Có khả năng đo tần số trung bình, khuếch đại âm thanh, điều chỉnh mạch điện của radio
Kiểm tra điện thoại, bộ kiểm tra mạch điện ô tô
Lưu trữ thông tin, dữ liệu của hệ thống

5. Cách đấu nối công tơ điện 1 pha

5.1 Sơ đồ đấu công tơ điện

5.2 Quy trình đấu nối công tơ điện chi tiết

Quy trình đấu nối công tơ điện 1 pha nhìn chung khá đơn giản. Dưới đây là các bước hướng dẫn chi tiết của CTCP Thiết bị Điện ADP. Bạn áp dụng chung cùng với sơ đồ đấu dây ở trên nha.

Bước 1: Bạn sử dụng 2 dây pha nóng để nối vào vị trí số 1 và số 3.
Bước 2: Tiếp theo, bạn dùng 2 dây pha trung tính nối vào vị trí số 2 và số 4.
Bước 3: Kế tiếp, nối 2 dây đầu ra (dây 2 và dây 4) với aptomat.
Bước 4: Cuối cùng, bạn hãy kiểm tra lại và cấp điện cho công tơ để sử dụng nhé.

6. Các mẫu công tơ điện 1 pha tại ADP

Hiện trên thị trường đang có nhiều dòng sản phẩm công tơ điện 1 pha khác nhau. Tuỳ thuộc vào nhu cầu riêng của mỗi người mà quý khách hàng có thể lựa chọn mẫu công tơ thích hợp. Dưới đây là một số dòng công tơ điện 1 pha mà ADP đang cung cấp.

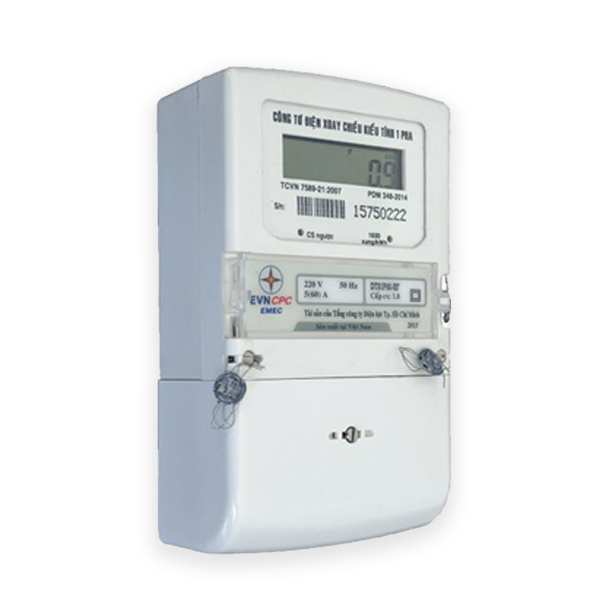

Công tơ điện tử 1 pha DT01M80

Điện áp danh định (Un): 220 V
Điện áp hoạt động: 150 + 265 V
Cấp chính xác: 1.0
Dòng danh định (Ip): 5A
Dòng cực đại (Imax): 80A

Công tơ điện tử 1 pha DT01P – DT01P/08 – DT01P/16

Kiểu pha: 1 pha 2 dây
Điện áp danh định (Un): 220V
Cấp chính xác: 1.0
Dòng danh định (cực đại)_Ib(Imax): 5(20)A, 10(40)A, 20(80)A, 30(60)A, 60(80)A, 50(100)A
Dòng điện khởi động (Ist): 0,4% Ib
Hằng số Công tơ (xung/kW.h): 3200; 800; 1600

Công tơ Điện tử 1 pha DT01P80-RF

Điện áp danh định (Un): 220 V
Điện áp hoạt động: 150 + 265 V
Cấp chính xác: 1.0
Dòng danh định (Ip): 5A
Dòng cực đại (Imax): 80A

7. Cách chọn mua mẫu công tơ điện thích hợp

Để lựa chọn mẫu công tơ thích hợp trước tiên bạn phải quan tâm đến quy mô của mạng lưới điện. Nếu chỉ sử dụng cho hộ gia đình hay đơn vị kinh doanh nhỏ lẻ thì nên chọn mẫu công tơ điện 1 pha. Ngược lại, công tơ điện 3 pha thường được dùng cho mạng lưới điện công nghiệp.

Ngoài ra, quý khách hàng cũng nên dành lưu ý đặc biệt cho phần cấu tạo công tơ điện 1 pha. Bạn có thể lựa chọn mẫu công tơ tích hợp Module RF hay không. Nhanh tay liên hệ đến Hotline ADP để được tư vấn cụ thể hơn Hotline: 0826 603 603.

8. Báo giá công tơ điện 1 pha Đà Nẵng đầy đủ

CTCP Thiết bị Điện ADP là đơn vị phân phối chính hãng của mẫu công tơ điện 1 pha EVN tại Đà Nẵng. Với tiêu chí luôn lấy chất lượng sản phẩm làm trọng tâm, ADP không ngừng nỗ lực hết mình cho việc cung cấp đến quý khách hàng những sản phẩm tốt nhất.

Ngoài ra, khi chọn mua sản phẩm ADP quý khách còn được hưởng chính sách chiết khấu hấp dẫn về giá. Những đơn hàng mua sỉ, mua với số lượng lớn luôn được nhận những chính sách ưu đãi hấp dẫn kèm theo. Nhanh tay liên hệ để nhận được giá tốt nhất.

Trên đây là toàn bộ thông tin liên quan đến cấu tạo công tơ điện 1 pha. Vui lòng truy cập trang chủ CTCP Thiết bị Điện ADP để biết thêm nhiều thông tin bổ ích kèm theo.
