Bộ thu thập dữ liệu tập trung DCU (Data Collection Unit)

12.960.000

Được sản xuất bởi Trung tâm sản xuất thiết bị đo điện tử Điện lực miền Trung (CPC EMEC).

  • Thiết bị chính của hệ thống RF-SPIDER
  • Thu thập dữ liệu và quản lý các công tơ trong một trạm biến áp
  • Tự động thu thập dữ liệu theo thời gian định sẵn, tự động truyền về server trung tâm
  • Đồng bộ thời gian với server trung tâm

Mô tả

1. Bộ thu thập dữ liệu tập trung DCU là gì?

Bộ thu thập dữ liệu tập trung DCU (Data Collection Unit) là thiết bị chính của hệ thống RF-SPIDER, thu thập dữ liệu và quản lý tất cả các công tơ điện tử trong một trạm biến áp, thông qua PLC hoặc công nghệ truyền thông 2 chiều RF, trong một số trường hợp thông qua cổng giao tiếp (RS232 hoặc RS485) và truyền dữ liệu công tơ đã thu thập thông qua đường truyền GPRS/3G tới máy Server.

Bộ thu thập dữ liệu DCU

Bộ thu thập dữ liệu DCU chịu trách nhiệm quản lý công tơ điện bao gồm việc phát hiện công tơ, đọc và lưu dữ liệu đo đếm định kỳ hoặc theo yêu cầu, biểu đồ phụ tải, giám sát công tơ, thông báo các thông tin khác. DCU cũng liên tục kiểm tra chất lượng mạng và chức năng của công tơ.

2. Đặc trưng nổi bật của bộ thu thập dữ liệu tập trung DCU

  • Quản lý trên 1000 công tơ trong một trạm biến áp và cho phép mở rộng thêm.
  • Đọc số liệu và biểu đồ phụ tải công tơ điện tử lắp đặt tại đầu trạm biến áp.
  • Tự động cập nhật thông tin danh sách công tơ ứng với thông tin trạm cài đặt.
  • Thu thập dữ liệu theo thời gian thực, theo yêu cầu bất thường từ server trung tâm.
  • Tự động thu thập dữ liệu theo thời gian định sẵn, tự động truyền về server trung tâm.
  • Đồng bộ thời gian với server trung tâm.
  • Hỗ trợ đọc các chuẩn loại công tơ đọc RF khác nhau như LTE, DTS26, DTS27, DDS26D,…và các công tơ khác do CPCEMEC sản xuất.
  • Tự động phát hiện công tơ và các thay đổi về cấu hình.
  • Quản lý và kiểm soát tất cả các công tơ liên kết với nó.
  • Có khả năng lưu trữ số liệu đo đếm đã đọc (tích lũy theo công tơ).

3. Mua bộ định tuyến dữ liệu Router chính hãng tại Thiết bị điện ADP

Công ty Cổ phần Thiết Bị Điện ADP là một trong những doanh nghiệp có nhiều kinh nghiệm trong lĩnh vực kinh doanh thiết bị điện dân dụng, điện công nghiệp như công tơ điện tử, bộ thu thập dữ liệu DCU, bộ định tuyến dữ liệu Router

Là công ty trực thuộc An Đạt Phát Group, Thiết bị điện ADP tự tin trở thành doanh nghiệp kinh doanh thiết bị điện hàng đầu khu vực. Hiện tại Thiết bị điện ADP đang kinh doanh các mặt hàng chính như: tủ điện, công tơ điện tử, công tơ điện 1 pha, công tơ điện 3 pha, thiết bị chống sét, thiết bị đóng ngắt mạch điện, đèn LED,… Những dòng sản phẩm đều đảm bảo về chất lượng cũng như giấy tờ kiểm định liên quan.

4. Chính sách bảo hành

Thiết bị điện ADP hiện đang áp dụng chính sách bảo hành theo đúng quy định của CPC EMEC. Tuỳ thuộc vào đặc tính và quy định mà mỗi sản phẩm sẽ có thời lượng bảo hành khác nhau. Ngoài ra công ty còn hỗ trợ hình thức bảo hàng tốn phí cho nhiều mặt hàng khác của công ty.

Ký hiệu DCU
Kiểu pha 1 pha
Điện áp 220V ± 20%
Tần số làm việc 50 Hz ± 2%
Kích thước 199 x 117 x 60 mm
Cấp bảo vệ Cấp 2
Chống xâm nhập bụi và nước IP54
Công suất tiêu thụ < 5W (không kể thành phần module GSM)
Tần số mạng RF làm việc Tần số trung tâm 408.925Mhz
Băng thông <50kHz
Tốc độ truyền dữ liệu: 4.8kps
Công suất phát lên đến 3W
Số lượng công tơ quản lý Lên đến 1000 công tơ
Truyền thông – Từ DCU đến công tơ: RF hoặc giao tiếp có dây RS232 với công tơ đầu nguồn lắp đặt gần DCU.
– Từ DCU tới Server: 2G/3G/4G
Hiển thị – Led báo nguồn (Power)
– Led báo kết nối Server thành công (Server)
– Led chỉ thị truyền thông: Network
– Led chỉ thị truyền thông RF (Thu phát RF)
– Led chỉ thị truyền thông Data (Truyền nhận RS232)
Độ ẩm để lưu trữ và làm việc ≤ 95% (không ngưng tụ)
Dải nhiệt độ làm việc -10°C ÷ 70°C
Dải nhiệt độ lưu trữ -10°C ÷ 80°C
Độ ẩm trung bình trong quá trình
làm việc
<75 %
Thỉnh thoảng trong 1 số ngày
khác
85%
Trong 30 ngày được rải ra tự nhiên
trong suốt 1 năm
95%
Thiết bị kèm theo – Anten RF
– Anten GSM

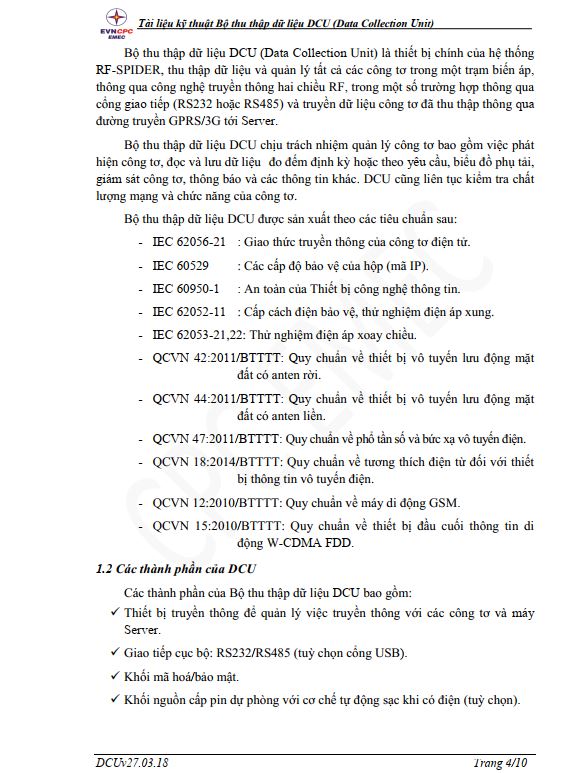

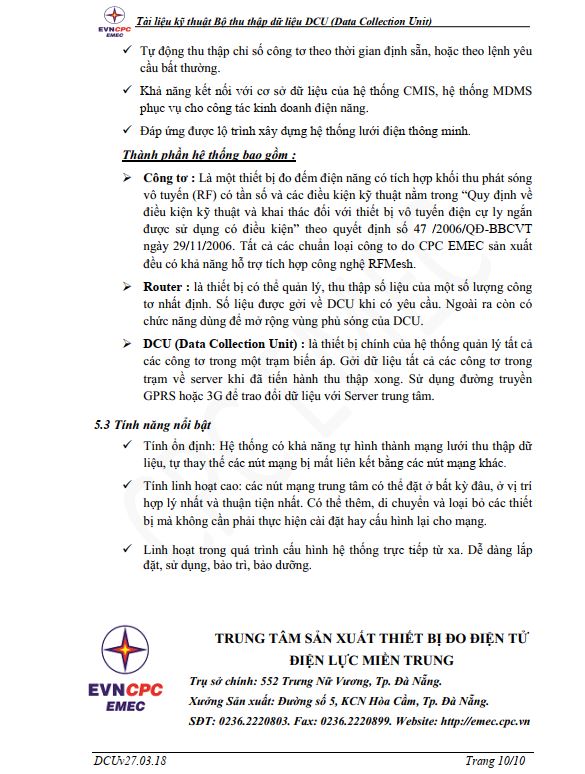

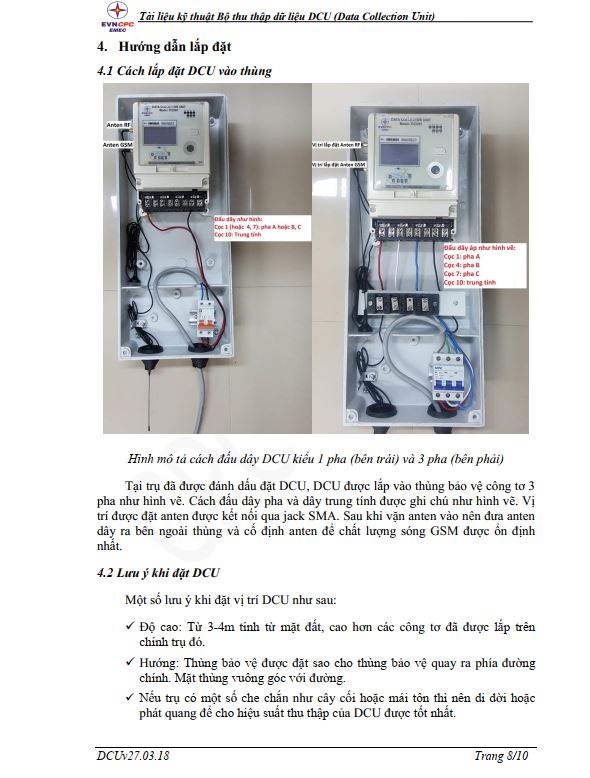

Xem chi tiết tài liệu kỹ thuật của bộ thu thập dữ liệu tập trung DCU tại đây
