Tủ Điện ATS Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chính Xác

Tủ ATS hay còn được gọi là tủ chuyển nguồn điện tự động ATS (Automatic Transfer Switches). Đây được biết đến là hệ thống thiết bị điện được đảm bảo hoạt động liên tục, ổn định ngay cả khi có sự cố mất điện xảy ra. Cùng Thiết bị Điện ADP tìm hiểu rõ hơn về mẫu sản phẩm trong bài viết sau.

>>>> TÌM HIỂU THÊM: Cấu tạo tủ điện chất lượng cao, giá tốt

1.Tủ điện ATS là gì?

Tủ ATS có tên tiếng anh là Automatic Transfer Switches. Đây được hiểu là hệ thống điện có thể tự động đổi nguồn điện lưới mất hoặc ngược lại. Sản phẩm còn được gọi là tủ chuyển nguồn tự động hay tủ chuyển mạch. Vai trò chính của tủ là đảm bảo luôn có đủ nguồn điện cần thiết cho doanh nghiệp, dân sinh để phục vụ cho quá trình sản xuất và sinh hoạt không bị gián đoạn.

2. Phân loại nhóm tủ điện ATS

Trên thị trường hiện đang có nhiều nhóm sản phẩm tủ điện ATS khác nhau. Tuỳ thuộc vào nhu cầu sử dụng, công suất hoạt động mong muốn mà quý khách hàng có thể chọn lựa cho mình mẫu sản phẩm thích hợp nhất. Một số loại tủ điện ATS phổ biến bao gồm:

Tủ điện ATS 1 nguồn điện lưới, 1 nguồn điện phát điện dự phòng. Mẫu sản phẩm này được sử dụng nhiều trong các chung cư cao ốc, nhà máy sản xuất.
Tủ điện ATS 2 nguồn điện lưới chính, 1 nguồn máy phát điện dự phòng. Mẫu sản phẩm được sử dụng trong các khu công nghiệp lớn. Hệ thống lưới điện có hai nguồn độc lập, luận phiên nhau để bảo trì.
Tủ điện ATS 1 nguồn điện lưới, 2 nguồn máy phát điện dự phòng.
Tủ điện ATS 1 nguồn điện năng lượng gió ( wind generator) và 1 nguồn điện lưới dự phòng
Tủ điện ATS 1 nguồn điện năng lượng mặt trời ( solar generator) và 1 nguồn điện lưới dự phòng
Tủ điện ATS 1 nguồn điện lưới, 1 nguồn kích điện dự phòng (UPS – Inverter)

3. Chức năng của tủ điện chuyển nguồn tự động

Tủ chuyển nguồn tự động ATS được sử dụng ở nơi có phụ tải phải cấp điện liên tục. Theo đó, khi có sự cố xảy ra như mất pha, quá áp, mất trung tính, mất điện, … thiết bị sẽ có chức năng chuyển tải nguồn điện sang nguồn điện dự phòng ở máy phát điện.

Nhìn chung, bất kỳ nhóm tủ điện ATS nào đều có chung chức năng đảm bảo cho hệ thống vận hành ổn định. Phần lớn đơn vị sử dụng tủ chuyển nguồn tư động đều là những đơn vị cần phải tiêu thụ điện năng với công suất lớn. Do vậy việc đảm bảo để hệ thống mạng lưới điện năng hoạt động liên tục là điều hết sức cần thiết.

>>>> CHỌN MUA: Vỏ tủ điện ngoài trời uy tín, giá tốt

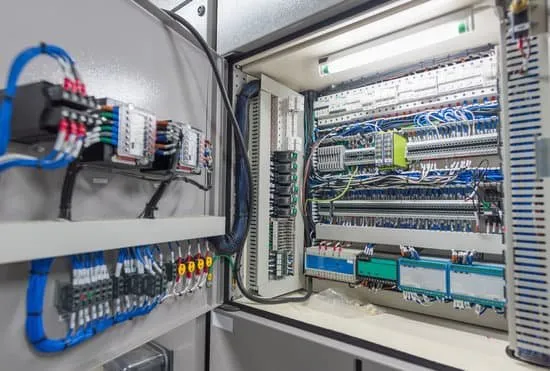

4. Cấu tạo của tủ điện tổng Automatic Transfer Switches

Tủ chuyển nguồn tự động ATS được cấu tạo gồm 4 phần cụ thể như sau:

Phần vỏ tủ điện: Được sản xuất từ chất liệu thép tấm chắc chắn, bền đẹp với thời gian. Bên ngoài vỏ tủ được sơn tĩnh điện nhằm bảo vệ và chống ăn mòn tủ. Thiết kế này còn góp phần bảo vệ người dùng tiếp xúc trực tiếp với hệ thống mạng lưới điện.
Phần động lực: đây được biết là thiết bị thực hiện chuyển mạch, thường sử dụng các thiết bị đóng cắt như Contactor, MCCB đối với tải nhỏ hoặc ACB với phụ tải công suất lớn.
Bộ điều khiển: Là thiết bị theo dõi, giảm sát hệ thống điện nhằm điều khiển các nguồn qua lại giữa các nguồn. Bên cạnh đó, đây còn là trung tâm ra lệnh khởi động hay dừng máy phát điện. Quý khách hàng có thể sử dụng kết hợp bộ điều khiển chuyên dụng tích hợp với ATS hay sử dụng các role Logic, các bộ PLC nhỏ,…

Ngoài ra, tủ điện ATS còn có các thành phần khác như: liên động cơ điện, truyền thông xa, giám sát bảo vệ,… Tuỳ thuộc vào nhu cầu sử dụng hay công suất nguồn mà lựa chọn cho mình thiết kế tủ phù hợp nhất.

5. Nguyên lý hoạt động của tủ ATS

5.1 Mô hình hoạt động

Hệ thống tủ điện chuyển nguồn tự động bao gồm nguồn điện và máy phát điện công nghiệp. Hệ thống luôn luôn sẵn sàng hoạt động và tự đồng chuyển mạch khi cần thiết.

Hệ thống điều khiển sẽ đưa ra lệnh như ngưng cung cấp nguồn lưới chính vào phụ tải. Khởi động các động cơ sơ cấp hay đóng nguồn điện cung cấp từ máy phát vào phụ tải.

Khi nguồn điện chính được phục hồi, hệ thống sẽ điều khiển tự động ngắt nguồn cung cấp từ máy phát khỏi phụ tải. Đóng lại các nguồn điện lưới vào tải,… Hay tạo tín hiệu dừng động cơ sơ cấp của máy phát.

5.2 Quy trình hoạt động của tủ

Khi có sự cố bất thường xảy ra với nguồn điện thì tủ nguồn đồng bộ ATS có nhiệm vụ bảo vệ hệ thống. Quy trình hoạt động của tủ có thể phân tích đơn giản như sau:

Đầu tiên ngắt cung cấp nguồn điện lưới cho phụ tải
Kích hoạt hệ thống máy phát điện dự phòng
Tính thời gian chuẩn để đóng nguồn điện cung cấp từ máy tính và khu tải
Duy trì hoạt động ổn định của máy phát điện

6. Tính ứng dụng của tử điện ATS

Tủ điện chuyển nguồn tự động được ứng dụng trong nhiều dự án, lĩnh vực khác nhau cụ thể như:

Hệ thống phòng cháy chữa cháy: Tủ ATS luôn sẵn sàng khởi động nguồn điện máy phát điện dự phòng để cung cấp cho các phụ tải phòng cháy chữa cháy như hệ thống báo cháy, hệ thống bơm chữa cháy, tủ điều khiển bơm chữa cháy, hệ thống thông gió sự cố,…

Ngoài ra tủ còn được sử dụng phổ biến trong các trung tâm thương mại, chung cư, cao ốc, văn phòng, bệnh viện,… Nơi có các phụ tải yêu cầu tính hoạt động liên tục với độ tin cậy cung cấp điện cao.

Tủ ATS cũng được sử dụng trong các khu dân dụng hay công nghiệp, những nơi thường có sự cố mất điện đột ngột. Tủ ATS có thể lắp đặt độc lập hoặc có thể ghép thành một khoang với tủ điện tổng MSB để tạo tính thuận lợi hơn cho quá trình vận hành.

>>>> KHÔNG THỂ BỎ LỠ: Tủ tụ bù là gì? Chọn mua tủ giá tốt tại đâu?

7. Ưu điểm – Nhược điểm của mẫu sản phẩm

7.1 Ưu điểm của mẫu sản phẩm

Ưu điểm nổi bật đầu tiên chính là cơ cấu gọn nhẹ, đơn giản, dễ dàng sử dụng cũng như tích hợp đầy đủ các chức năng. Ngoài ra với mức giá thành tốt, cạnh tranh giúp mẫu sản phẩm được đánh giá cao. Ngoài ra với khả năng tuỳ biến cao, thích hợp với nhiều chế độ hoạt động. Đặc biệt là khả năg dễ dàng thay thế khi gặp sự cố và bảo dưỡng.

7.2 Nhược điểm

Mẫu sản phẩm không áp dụng được trong các trường hợp phức tạp như có 2 nguồn lưới 1 nguồn dự phòng. Hay chỉ có sử dụng trong các dòng tối đa trong khoảng 1600-3200A. Dòng cắt ngắn mạch chịu đựng được thường không cao.

8. Đơn vị cung cấp tủ điện ATS uy tín hiện nay

Hiện nay trên thị trường có nhiều đơn vị cung cấp các dòng sản phẩm tủ điện công nghiệp, tủ hoà đồng bộ, tủ điện tổng MSB,…với chất lượng tốt và giá thành cạnh tranh cao. Tuy nhiên, quý khách hàng cần chọn lựa đơn vị có nhiều năm kinh nghiệm nhằm đảm bảo về chất lượng hay nguồn gốc của sản phẩm.

Thiết bị Điện ADP là đơn vị có nhiều kinh nghiệm trong việc chào thầu các dự án, công trình điện năng trên toàn quốc. Với kinh nghiệm sản xuất và cung cấp các mẫu thiết kế tủ điện, công tơ điện cho các dự án lớn nhỏ trên toàn quốc, ADP tự tin là một trong những đơn vị sản xuất tốt nhất thị trường hiện nay.

Trên đây là tổng hợp những thông tin liên quan đến tủ ATS và những bài học liên quan. Thiết bị điện ADP hy vọng rằng kiến thức trên sẽ góp phần giúp quý khách hàng hiểu rõ hơn về sản phẩm để đưa ra lựa chọn tốt nhất. Để được giải đáp chi tiết thắc mắc, vui lòng liên hê đế thông tin sau:
