Tủ tụ bù là thiết bị không còn quá xa lạ với dân trong ngành. Tuy nhiên vẫn có nhiều khách hàng thắc mắc rằng thiết bị có nguyên lý vận hành như thế nào? Cùng Thiết bị Điện ADP tìm hiểu rõ hơn về mẫu sản phẩm trong bài viết sau.
>>>> XEM NGAY: Tủ điện có cấu tạo như thế nào? Cách sử dụng
1. Tủ tụ bù là gì?
Tụ bù là khái niệm dùng để chỉ một nhóm vật dẫn đặt cạnh nhau được tách biệt bằng lớp điện môi cách điện, có tác dụng tích tụ và phóng đi nguồn điện trong mạch điện. Thiết bị được biết đến với nhiều tên gọi khác nhau như: tụ bù điện, tụ bù công suất, tụ bù công suất phản kháng,…
Tủ tụ bù được thiết kế bao gồm các tụ bù điện mắc song song với các tải và được điều khiển bằng bộ điều khiển bù tự động. Theo đó, tủ có chức năng chính là nâng cao hệ số công suất cos phi nhằm giảm công suất phản kháng – công suất vô công nhằm giảm tối đa các tổn thất điện năng nhằm tiết kiệm chi phí. Việc sử dụng tủ giúp chủ đầu tư giảm thiểu hoặc không cần phải đóng tiền phạt công suất phản kháng theo quy định của ngành điện lực.
2. Cấu tạo chung của tủ
Tủ tụ bù thường được dùng trong các hệ thống phụ tải có tính cảm kháng cao, sử dụng các Contactor dễ thay đổi số lượng tụ bụ vào vận hành. Theo đó, quá trình thay đổi này có thể điều khiển bằng chế độ tự động hoặc sử dụng bằng tay.

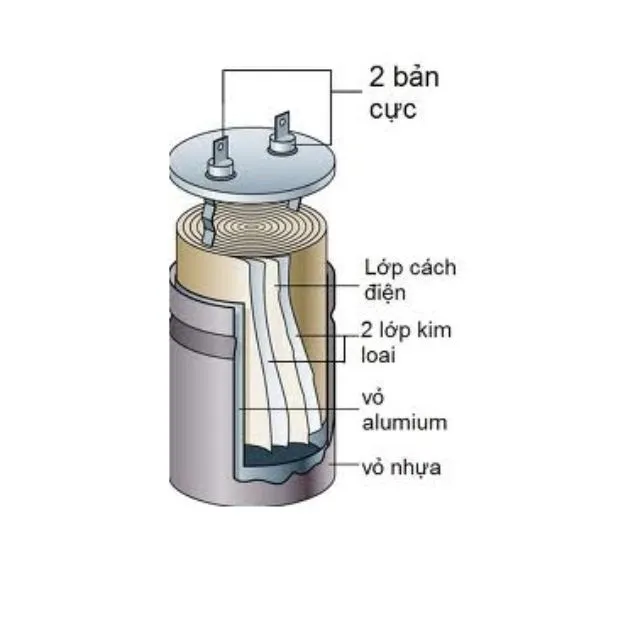

Theo đó, tủ được cấu thành từ tụ tẩm dầu đặc biệt, bao gồm các lá nhôm dài được cách điện bằng các lớp giấy. Tất cả được cố định tại một bình hàn kín, hai đầu cực được đưa ra bên ngoài. Dưới đây là mô hình cấu tạo tủ chi tiết.
3. Nguyên lý hoạt động của tủ tụ bù
Tủ tụ bù được sử dụng để đo độ lệch pha giữa điện áp và dòng điện nếu nó có giá trị nhỏ hơn giá trị cài đặt. Tủ có thể được đặt ở trong nhà hay ngoài trời, và có thể kết hợp với tủ phân phối tổng MSB hay lắp độc lập. Theo đó, bộ điều khiển tụ được lập trình một cách thông minh để tối ưu hoá quá trình đóng cắt các tụ phù hợp với nhu cầu cụ thể của các ứng dụng.
Các phương thức bù thông dụng có thể kể đến như:
- Bù nền
- Bù ứng động
- Bù tập trung
- Bù theo nhóm
- Bù riêng
>>>>> XEM NGAY: Báo giá vỏ tủ điện ngoài trời uy tín
4. Tính ứng dụng sản phẩm

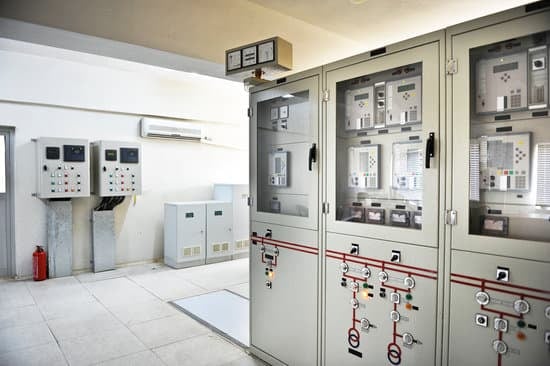

Tủ điện bù công suất phản khác được lắp đặt trong các hệ thống mạng lưới điện, sử dụng các phụ tải có tính cảm kháng cao. Thiết bị được lắp ở phòng kỹ thuật điện hoặc khu vực trạm biến áp cho những công trình lớn như nhà máy, xí nghiệp, toà nhà cao ốc, văn phòng,…
5. Phân loại tủ tụ bù
5.1 Phân nhóm theo cấu tạo
Phân nhóm theo cấu tạo bao gồm tụ bù khô và tụ bù dầu. Theo đó tụ bù khô có hình tròn, nhỏ gọn và dễ lắp đặt và thay thế. Tủ bù không thường được sử dụng cho các hệ thống có công suất nhỏ, chất lượng điện tốt. Đặc biệt tủ tụ khô có giá thành thấp hơn tụ dầu.
Tủ tụ dầu có hình chữ nhật, cạnh sườn vuông hoặc tròn. Với ưu điểm có độ bền sản phẩm cao hơn, tủ tụ dầu thường được sử dụng cho tất cả hệ thống bù. Đặc biệt là trong các hệ thống bù công suất lớn, chất lượng điện xấu hay sử dụng điện sóng hài.
>>>> TÌM HIỂU NGAY: Tủ điện trung thế là gì? Nguyên lý cấu tạo như thế nào?
5.2 Phân nhóm theo điện áp sản phẩm
Phân loại theo nhóm điện áp sản phẩm sẽ có các mẫu tủ như sau:
- Tụ bù hạ thế 1 pha: Có các loại điện áp 230V – 250V
- Tụ bù hạ thế 3 pha: Có các loại điện áp như 230 – 1100V. Phổ biến nhất là dòng điện áp 415V và 440V. Tụ bù 415V thường được dùng trong các hệ thống điện áp có độ ổn định tương đối. Tụ bù 440V thường sử dụng trong các hệ thống điện áp cao hơn điện áp chuẩn, các hệ thống có sóng hài cần lắp kèm với cuộn kháng lọc sóng hài.
6. Ưu điểm nổi bật của tụ bù
Ưu điểm nổi bật đầu tiên của dòng tụ bù chính là việc giảm hệ số cos phi để giảm tiền phạt công suất vô công gây ra. Không những thế, tủ tụ bù còn có phép người sử dụng sử dụng máy biến áp, thiết bị đóng cắt và cáp nhỏ hơn,… giúp làm nhẹ cho máy biến áp, giảm thiểu tối đa các mặt tổn thất điện năng hay sụt áp trong mạng điện.
Ngoài ra, tủ tụ bù công suất phản kháng còn cho phép tồi ưu hoá các phần tử cung cấp điện. Các thiết bị điện không cần định mức dư thừa. Tuy nhiên, để đạt hiệu suất làm việc tốt nhất, quý khách hàng nên đặt tụ cạnh từng phần tử của thiết bị tiêu thụ công suất phản kháng.
7. Cách lắp đặt tủ chính xác nhất
Tuỳ thuộc vào công suất sử dụng mà chủ đầu tư có thể lựa chọn cách lắp đặt tủ chính xác nhất. Dưới đây là một số ví dụ lắp ghép tủ điện điển hình thường gặp nhất hiện nay.
7.1 Cách lắp đặt tại cơ sở nhỏ
Đối với các cơ sở sản xuất nhỏ thường có công suất tiêu thụ điện năng nhỏ. Tuy nhiên các thiết bị này sẽ tạo sóng hài bé nên không cần thiết bị lọc sóng hài, công suất phản kháng thấp. Do vậy, chủ đầu tư có thể xem xét về việc lắp đặt tụ bù có phù hợp với khả năng kinh tế không.
>>>> XEM THÊM: Đơn vị cung cấp tủ điện chiếu sáng uy tín hiện nay
7.2 Lắp đặt tụ bù cho cơ sở vừa
Các cơ sở sản xuất vừa thường sử dụng công suất tiêu thụ điện năng ở mức trung bình, tạo ra các sóng hài bé nên không cần thiết để bị lọc sóng hài. Việc sử dụng tụ bù đóng ngắt bằng tay không được đảm bảo độ nhanh và chính xác hơn. Do vậy tủ tụ bù công nghiệp thường được áp dụng nhiều hơn các mẫu tủ truyền thống.
7.3 Lắp đặt tụ bù cho cơ sở lớn
Công suất tiêu thụ điện năng của các thiết bị lớn, sử dụng trạm biến áp được lắp đặt riêng nhằm đảm bảo tính ổn định và bảo vệ tủ tốt hơn. Nên tiến hành lắp đặt tủ tự động với nhiều tụ công suất lớn, đồng thời lắt thêm bộ phận lọc sóng hài để tránh tình trạng nổ tụ bù.
8. Hướng dẫn chọn mua tủ tụ bù chi tiết
Khi tiến hành chọn mua tủ tụ điện quý khách hàng phải chú trọng đến việc lựa chọn mẫu tủ, kiểu dáng tủ, hay giá thành tủ,… Cần phải lưu ý đến việc lựa chọn tủ tụ khô hay tủ tụ dầu. Để được tư vấn rõ hơn, vui lòng liên hệ đến Hotline: 0826 603 603.
9. Tại sao nên lắp đặt tủ tụ bù
Như đã trình bày ở trên, tủ tụ bù có rất nhiều ưu điểm như: tối ưu hoá các phần tử cung cấp điện, giảm thiểu chi phí chi trả tiền phạt công suất,… Ngoài ra tủ tụ bù còn góp phần ổn định hệ thống vận hành của mạng lưới điện năng. Việc lắp đặt tủ tụ bù giúp các hộ kinh doanh lớn- nhỏ, các dự án, công trình dễ dàng quản lý hơn khi vận hành hệ thống.
10. Công thức tính dung lượng tụ bù
Công thức tính dụng lượng tụ bù phổ biến gồm:
S2 = P2 + Q2
P = S. cosϕ
Q = S. sinϕ
Trong đó: S là công suất biểu kiến, P là công suất tác dụng, Q là công suất phản kháng. Hệ số cos phi càng lên cao thì tải sẽ tạo ra càng nhiều công suất. Khi dùng tụ bù thì nguồn chỉ cấp một phần công suất phản kháng, phần còn lại sẽ do tụ bù thêm vào, giúp công suất tăng lên.
11. Hướng dẫn cách tính dung lượng tụ bù
Để tiến hành tính dung lượng tụ bù thích hợp, quý khách hàng cần tiến hành xác định rõ công suất P và hệ số công suất Cosφ. Quý khách hàng cần nắm rõ các thông tin sau:
- Công suất của tải là P.
- Hệ số công suất của tải là Cosφ1 → φ1 → tgφ1 (trước khi bù, cosφ1 nhỏ còn tgφ1 lớn).
- Hệ số công suất sau khi bù là Cosφ2 → φ2 → tgφ2 (sau khi bù, cosφ2 lớn còn tgφ2 nhỏ).
- Công suất phản kháng cần bù là Qb = P*(tgφ1 – tgφ2).
Ví dụ minh hoạ
- Công suất tải là P = 100 (kW).
Hệ số công suất trước khi bù là cosφ1 = 0.75 → tgφ1 = 0.88. - Hệ số công suất sau khi bù là Cosφ2 = 0.95 → tgφ2 = 0.33.
- Suy ra, công suất phản kháng cần bù là Qb = P*(tgφ1 – tgφ2).
- Qb = 100*(0.88 – 0.33) = 55 (kVAr).
12. Đơn vị sản xuất – cung cấp tủ tụ bù uy tín
Trên thị trường hiện đang cung cấp nhiều mẫu, kích thước tủ điện khác nhau. Tuỳ thuộc vào nhu cầu của toàn bộ hệ thống mà chủ đầu tư có thể chọn cho mình mẫu tủ điện thích hợp nhất. Thiết bị Điện ADP được biết đến là một trong những đơn vị sản xuất, cung cấp các dòng sản phẩm thiết bị điện uy tín trên thị trường hiện nay.
Với chất lượng sản phẩm đảm bảo cùng chính sách giá thành cạnh tranh giúp ADP luôn là lựa chọn hành đầu của nhiều khách hàng. Hiện công ty đang cung cấp các dòng sản phẩm như tủ điện, công tơ điện, cáp điện,…
Trên đây là tổng hợp những thông tin liên quan đến tủ tụ bù và những bài học liên quan. Thiết bị điện ADP hy vọng rằng kiến thức trên sẽ góp phần giúp quý khách hàng hiểu rõ hơn về sản phẩm để đưa ra lựa chọn tốt nhất. Để được giải đáp chi tiết thắc mắc, vui lòng liên hê đế thông tin sau:
